CCFL冷陰極紫外線燈管驅動電源 變壓器，高壓包：EE19-V5

應用范圍： 靜電集塵發生器；等離子、負離子發生器；流光能驅動；臭氧管、臭氧片驅動；冷陰極紫外線燈管驅動。

原理：將低壓直流電壓通過震蕩轉換為高壓交流電壓。

應用1：利用高壓交流電可以直接驅動臭氧管、臭氧片等工作產生臭氧。

應用2：將高壓交流電壓通過倍壓整流產生直流高壓，利用直流高壓帶動靜電集塵器，負離子碳刷，放電針-極板等工作產生負離子微風和微量臭氧。

典型應用：臭氧負離子發生器，直接驅動臭氧管、臭氧片，冷陰極紫外線燈管。

應用產品案例：CCFL冷陰極紫外線燈管驅動電源升壓變壓器高壓包。

特別提示：EE19-V5適合供電電壓5V；12V供電使用EE19-V12；24V供電使用EE19-V24。

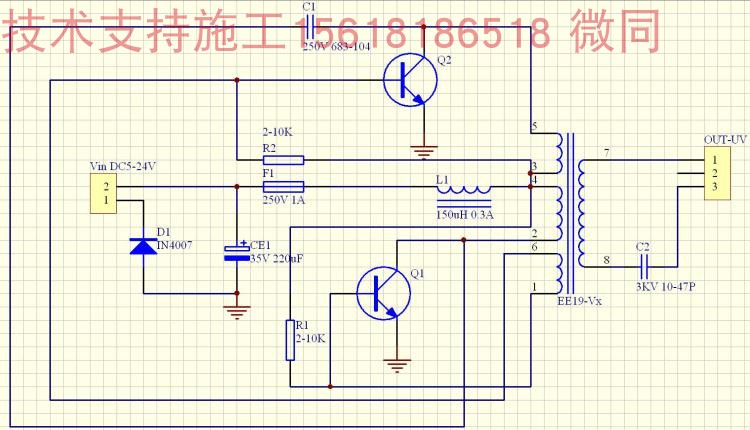

電路原理圖

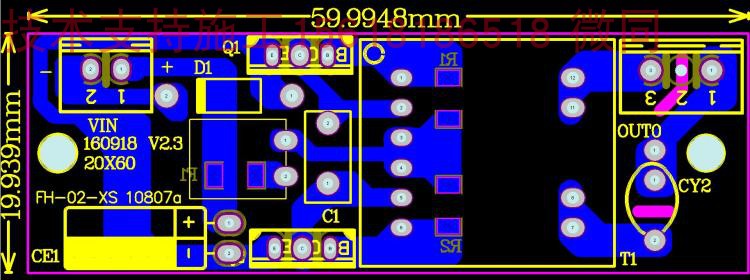

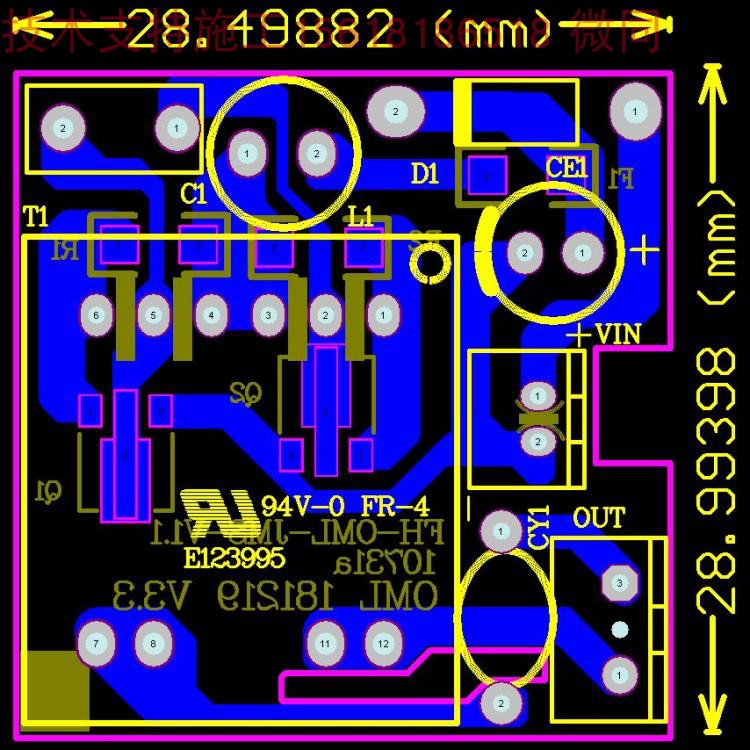

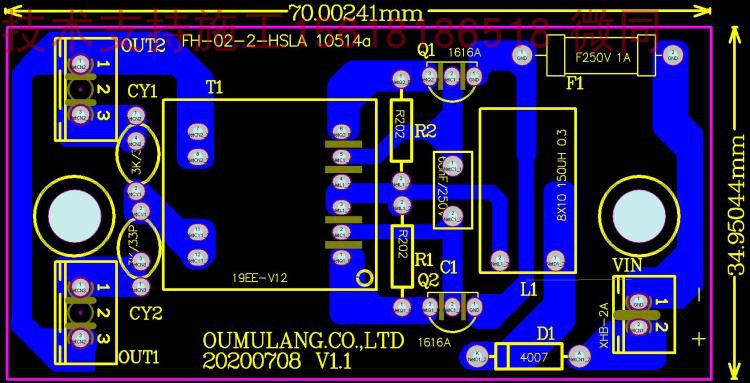

線路板布局布線參考 ZUI小尺寸29*29mm 。

特別提示：本公司可以根據客戶需求定制開發生產紫外線UV驅動電源，并且可以提供配套的殺菌型UVC紫外線燈管。，一站式服務，無需東奔西走。

變壓器引腳尺寸圖

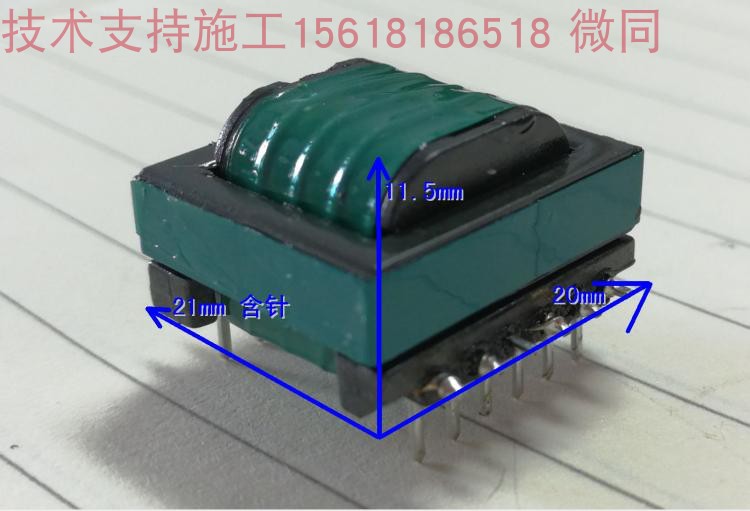

變壓器外形尺寸
