應用范圍： 靜電集塵發生器；負離子發生器；流光能驅動；臭氧管、臭氧片驅動；紫外線燈管驅動。

原理：將低壓直流電壓通過震蕩轉換為高壓交流電壓。

應用1：利用高壓交流電可以直接驅動臭氧管、臭氧片等工作產生臭氧。

應用2：將高壓交流電壓通過倍壓整流產生直流高壓，利用直流高壓帶動靜電集塵器，負離子碳刷，放電針-極板等工作產生負離子微風和微量臭氧。

典型應用：臭氧負離子發生器。 利用針尖對極板放電產生負離子風和微量臭氧。

應用產品案例：空氣凈化器靜電集塵

輸入電壓：DC12  輸出電壓：4-6KV

本款變壓器是在MEL19-C的基礎上增加了環氧灌封，增加絕緣和減少運輸帶來不良的可能性。

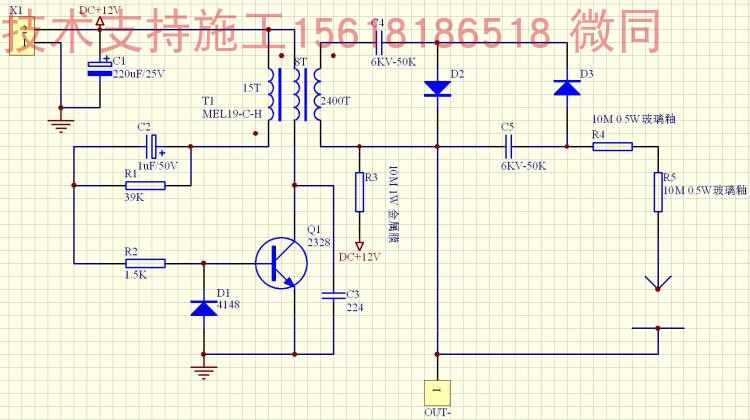

電路原理圖

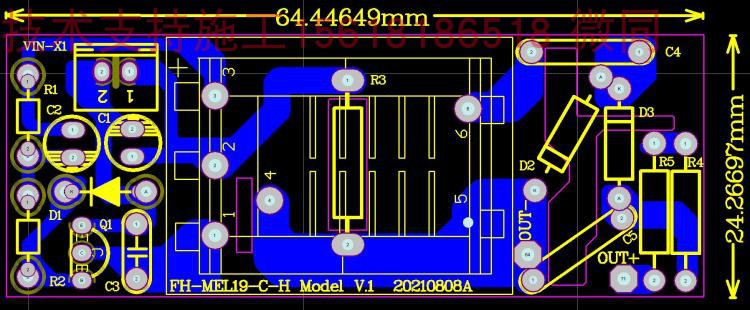

線路板布局布線參考

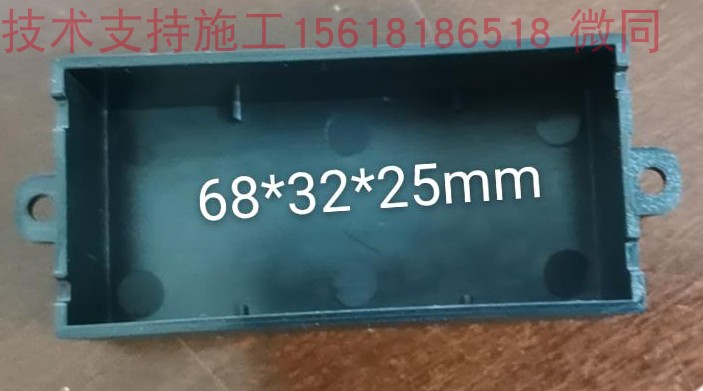

 Model 板 配套灌封外殼 G9-新

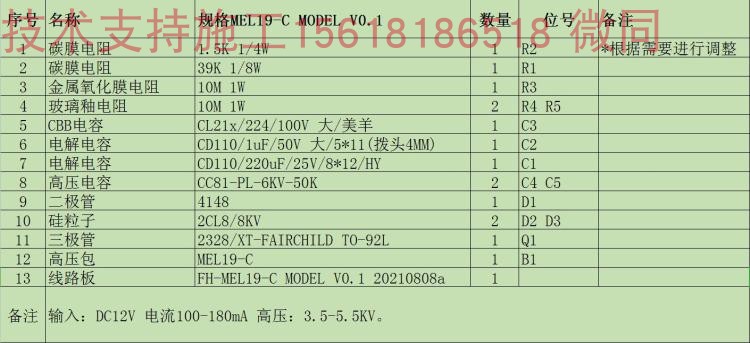

材料明細表

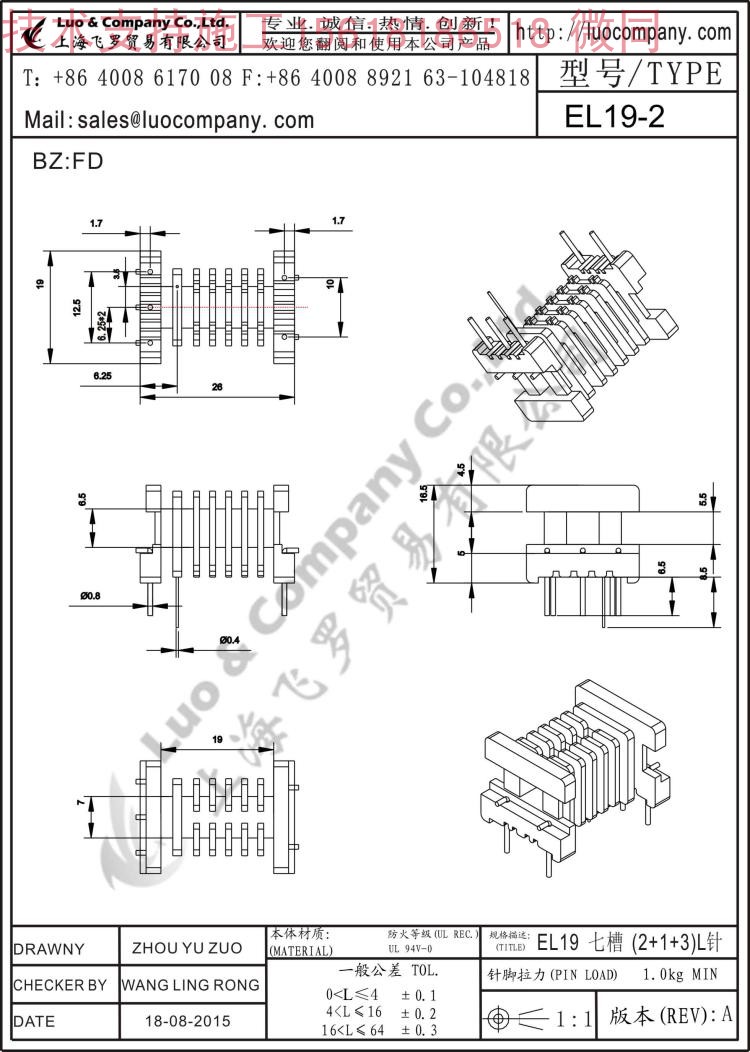

變壓器引腳尺寸圖

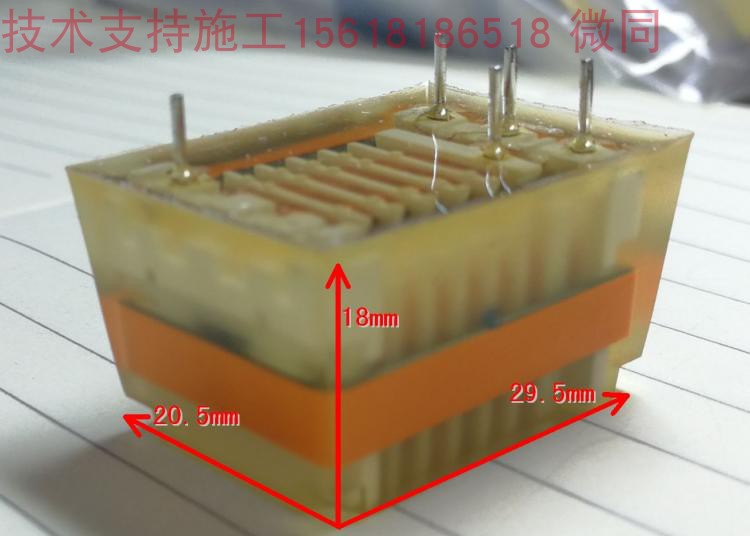

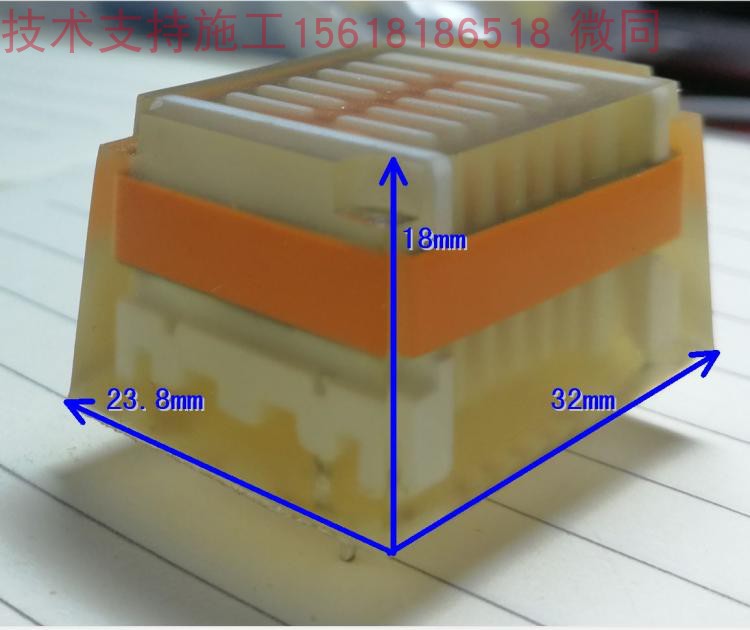

變壓器外形尺寸

DIY設計變壓器工藝圖（變壓器的同名端與繞組信息）
